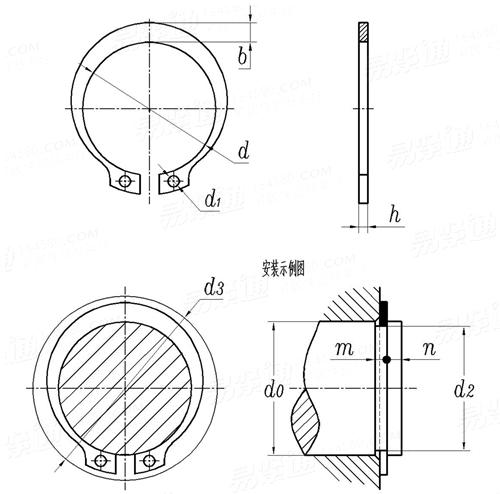

标准：GB /T894.2-1986 B型轴用弹性挡圈

详细信息
对应标准数据参考
GB /T894.2-1986 B型轴用弹性挡圈
Circlips For B Shaft
GB /T894.2-1986 B型轴用弹性挡圈

尺寸单位: 毫米(mm)
规格
20 21 22 24 25 26 28 29 30 32 34 35 36 37 38
d 公称
最大值
最小值
h 公称
最大值
最小值
d1
千件重(钢制)≈kg
18.5 19.5 20.5 22.2 23.2 24.2 25.9 26.9 27.9 29.6 31.5 32.2 33.2 34.2 35.2
18.63 19.63 20.63 22.41 23.41 24.41 26.11 27.11 28.11 29.81 31.75 32.45 33.45 34.45 35.45
18.08 19.08 20.08 21.78 22.78 23.78 25.48 26.48 27.48 29.18 31 31.7 32.7 33.7 34.7
1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5
1.05 1.05 1.05 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.56 1.56 1.56 1.56 1.56
0.87 0.87 0.87 1.07 1.07 1.07 1.07 1.07 1.07 1.07 1.35 1.35 1.35 1.35 1.35
2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
1.12 1.16 1.2 1.92 2 2.06 2.51 2.66 2.73 2.98 4.31 4.75 4.88 5 5.65
规格
40 42 45 48 50 52 55 56 58 60 62 63 65 68 70
d 公称
最大值
最小值
h 公称
最大值
最小值
d1
千件重(钢制)≈kg
36.5 38.5 41.5 44.5 45.8 47.8 50.8 51.8 53.8 55.8 57.8 58.8 60.8 63.5 65.5
36.89 38.89 41.89 44.89 46.19 48.19 51.26 52.26 54.26 56.26 58.26 59.26 61.26 63.96 65.96
35.6 37.6 40.6 43.6 44.9 46.9 49.7 50.7 52.7 54.7 56.7 57.7 59.7 62.4 64.4
1.5 1.5 1.5 1.5 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5
1.56 1.56 1.56 1.56 2.06 2.06 2.06 2.06 2.06 2.06 2.06 2.57 2.57 2.57 2.57
1.35 1.35 1.35 1.35 1.82 1.82 1.82 1.82 1.82 1.82 1.82 2.28 2.28 2.28 2.28
2.5 3 3 3 3 3 3 3 3 3 3 3 3 3 3
5.99 6.18 6.57 6.96 10.37 10.77 11.34 12.99 13.44 14.17 14.59 18.51 19.04 20.41 20.98
规格
72 75 78 80 82 85 88 90 95 100 105 110 115 120 125
d 公称
最大值
最小值
h 公称
最大值
最小值
d1
千件重(钢制)≈kg
67.5 70.5 73.5 74.5 76.5 79.5 82.5 84.5 89.5 94.5 98 103 108 113 118
67.96 70.96 73.96 74.96 76.96 80.04 83.04 85.04 90.04 95.04 98.54 103.54 108.54 113.54 118.54
66.4 69.4 72.4 73.4 75.4 78.2 81.2 83.2 88.2 93.2 96.7 101.7 106.7 111.7 116.7
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3
2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 3.07 3.07 3.07 3.07 3.07
2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.78 2.78 2.78 2.78 2.78
3 3 3 3 3 3 3 3 3 3 3 4 4 4 4
21.72 22.56 23.39 26.27 27 28.02 28.93 32.5 41.31 44.94 63.95 70.97 78.58 81.77 89.97
规格
130 135 140 145 150 155 160 165 170 175 180 185 190 195 200
d 公称
最大值
最小值
h 公称
最大值
最小值
d1
千件重(钢制)≈kg
123 128 133 138 142 146 151 155.5 160.5 165.5 170.5 175.5 180.5 185.5 190.5
123.63 128.63 133.63 138.63 142.63 146.63 151.63 156.13 161.13 166.13 171.13 176.13 181.22 186.22 191.22
121.5 126.5 131.5 136.5 140.5 144.5 149.5 154 159 164 169 174 178.8 183.8 188.8
3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07
2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
93.87 102.7 106.3 110 112.7 122.7 126.4 133.7 137 144.4 152 158.1 162.5 171.8 176.4
