C级全螺纹六角头螺栓 GB /T 5781

C级全螺纹六角头螺栓 GB /T 5781

标准：GB /T5781-2016 C级全螺纹六角头螺栓

详细信息
对应标准数据参考

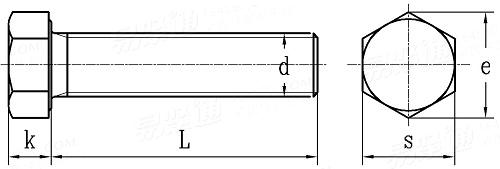

GB /T5781-2016 C级全螺纹六角头螺栓
Hexagon Head Bolts - Full Thread - Product Grade C
GB /T5781-2016 C级全螺纹六角头螺栓

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹规格 d
M5 M6 M8 M10 M12 (M14) M16 (M18)
P 螺距
a 最大值
最小值
c 最大值
da 最大值
dw 最小值
e 最小值
k 公称
最大值
最小值
k1 最小值
r 最小值
s 最大值=公称
最小值
0.8 1 1.25 1.5 1.75 2 2 2.5
2.4 3 4 4.5 5.3 6 6 7.5
0.8 1 1.25 1.5 1.75 2 2 2.5
0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8
6 7.2 10.2 12.2 14.7 16.7 18.7 21.2
6.74 8.74 11.47 14.47 16.47 19.15 22 24.85
8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56
3.5 4 5.3 6.4 7.5 8.8 10 11.5
3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4
3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6
2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42
0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6
8.00 10.00 13.00 16.00 18.00 21.00 24.00 27.00
7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16
千件钢制重≈kg
- - - - - - - -
螺纹规格 d
M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P 螺距
a 最大值
最小值
c 最大值
da 最大值
dw 最小值
e 最小值
k 公称
最大值
最小值
k1 最小值
r 最小值
s 最大值=公称
最小值
2.5 2.5 3 3 3.5 3.5 4 4
7.5 7.5 9 9 10.5 10.5 12 12
2.5 2.5 3 3 3.5 3.5 4 4
0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
24.4 26.4 28.4 32.4 35.4 38.4 42.4 45.4
27.7 31.35 33.25 38 42.75 46.55 51.11 55.86
32.95 37.29 39.55 45.2 50.85 55.37 60.79 66.44
12.5 14 15 17 18.7 21 22.5 25
13.4 14.9 15.9 17.9 19.75 22.05 23.55 26.05
11.6 13.1 14.1 16.1 17.65 19.95 21.45 23.95
8.12 9.17 9.87 11.27 12.36 13.97 15.02 16.77
0.8 0.8 0.8 1 1 1 1 1
30.00 34 36 41 46 50 55.0 60.0
29.16 33 35 40 45 49 53.8 58.8
千件钢制重≈kg
- - - - - - - -
螺纹规格 d
M42 (M45) M48 (M52) M56 (M60) M64
P 螺距
a 最大值
最小值
c 最大值
da 最大值
dw 最小值
e 最小值
k 公称
最大值
最小值
k1 最小值
r 最小值
s 最大值=公称
最小值
4.5 4.5 5 5 5.5 5.5 6
13.5 13.5 15 15 16.5 16.5 18
4.5 4.5 5 5 5.5 5.5 6
1 1 1 1 1 1 1
48.6 52.6 56.6 62.6 67 71 75
59.95 64.7 69.45 74.2 78.66 83.41 88.16
71.3 76.95 82.6 88.25 93.56 99.21 104.86
26 28 30 33 35 38 40
27.05 29.05 31.05 34.25 36.25 39.25 41.25
24.95 26.95 28.95 31.75 33.75 36.75 38.75
17.47 18.87 20.27 22.23 23.63 25.73 27.13
1.2 1.2 1.6 1.6 2 2 2
65.0 70.0 75.0 80.0 85.0 90.0 95.0
63.1 68.1 73.1 78.1 82.8 87.8 92.8
千件钢制重≈kg
- - - - - - -
